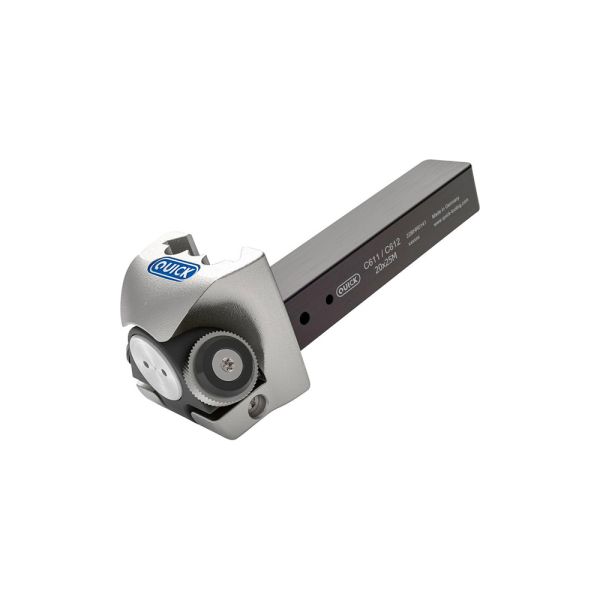

Kartelfrees C611-20M 20x25mm voor kartel 21,5x5x8mm QUICK
Normale prijs
€ 1.030,07
Aanbiedingsprijs
€ 811,43
€ 670,60
1
Beschikbaarheid:
2 Op voorraad
EAN
4030741554971
Productvariaties
-
Kartelfrees C611-10M 10x16mm voor kartel 14,5x3x5mm QUICKBeschikbaarheid: 1 Op voorraad|EAN:4030741554919€ 696,25 € 575,41 -
Kartelfrees C611-12M 12x16mm voor kartel 14,5x3x5mm QUICKBeschikbaarheid: 1 Op voorraad|EAN:4030741554926€ 696,25 € 575,41
-
Kartelfrees C611-16M 16x16mm voor kartel 14,5x3x5mm QUICKBeschikbaarheid: 1 Op voorraad|EAN:4030741554933€ 696,25 € 575,41
-
Kartelfrees C611-25M 25x25mm voor kartel 21,5x5x8mm QUICKBeschikbaarheid: 2 Op voorraad|EAN:4030741554988€ 811,43 € 670,60
Productinformatie
Kartelgereedschap C611, zonder kartelrol
Uitvoering: houder van temperstaal. Maximale stabiliteit, dragerelement door spelingsvrije oppervlakteklem gemonteerd. Aanpasbare, gepatenteerde QUICK koeleenheid. Zwaluwstaartinterface Extreem stabiele bevestiging/klem voor de karteldrager. Vereenvoudigde instelling van de kop door schacht- en kopmarkering. Wordt geleverd zonder kartelfreesrol.
Toepassing: voor kartelfrezen (verspanende bewerking). Vereenvoudigde instelling van de kop door schacht- en kopmarkering. De koelmiddelsproeier zorgt voor een nauwkeurige en royale aanvoer van smeermiddel. Verbetering van het kartelbeeld bij het kartelen. Verlenging van de levensduur van de kartelrollen.
Kop en schacht willekeurig uitwisselbaar door compatibele interface. Te gebruiken voor en achter het draaimidden. Flexibele schachtvariatie = rechts en links gereedschap.
Schachtadapter 10 x 16; 12 x 16; 16 x 16.
Profiel aan werkstuk: RBR 30° –1 x AA
RBL 30° –1 x AA
RBR 45° –1 x BL 15°
RBL 45° –1 x BR 15°
RAA –1 x BR 30° (inzet rechts)
RAA –1 x BL 30° (inzet links)
Machinetype: langdraaiautomaten en kleine draaibanken –CNC en conventioneel –de bovenkant van de schacht is in de gereedschapshouder geïntegreerd.
Uitvoering: houder van temperstaal. Maximale stabiliteit, dragerelement door spelingsvrije oppervlakteklem gemonteerd. Aanpasbare, gepatenteerde QUICK koeleenheid. Zwaluwstaartinterface Extreem stabiele bevestiging/klem voor de karteldrager. Vereenvoudigde instelling van de kop door schacht- en kopmarkering. Wordt geleverd zonder kartelfreesrol.
Toepassing: voor kartelfrezen (verspanende bewerking). Vereenvoudigde instelling van de kop door schacht- en kopmarkering. De koelmiddelsproeier zorgt voor een nauwkeurige en royale aanvoer van smeermiddel. Verbetering van het kartelbeeld bij het kartelen. Verlenging van de levensduur van de kartelrollen.
Kop en schacht willekeurig uitwisselbaar door compatibele interface. Te gebruiken voor en achter het draaimidden. Flexibele schachtvariatie = rechts en links gereedschap.
Schachtadapter 10 x 16; 12 x 16; 16 x 16.
Profiel aan werkstuk: RBR 30° –1 x AA
RBL 30° –1 x AA
RBR 45° –1 x BL 15°
RBL 45° –1 x BR 15°
RAA –1 x BR 30° (inzet rechts)
RAA –1 x BL 30° (inzet links)
Machinetype: langdraaiautomaten en kleine draaibanken –CNC en conventioneel –de bovenkant van de schacht is in de gereedschapshouder geïntegreerd.
Specificaties
| Model | C611-20M |
| Werkbereik Ø | 5–250 mm |
| schacht | 20 x 25 mm |
| Schachtlengte | 92,5 mm |
| Benodigde kartels | 21,5 x 5 x 8 mm |
| WGNr. | W271 |
