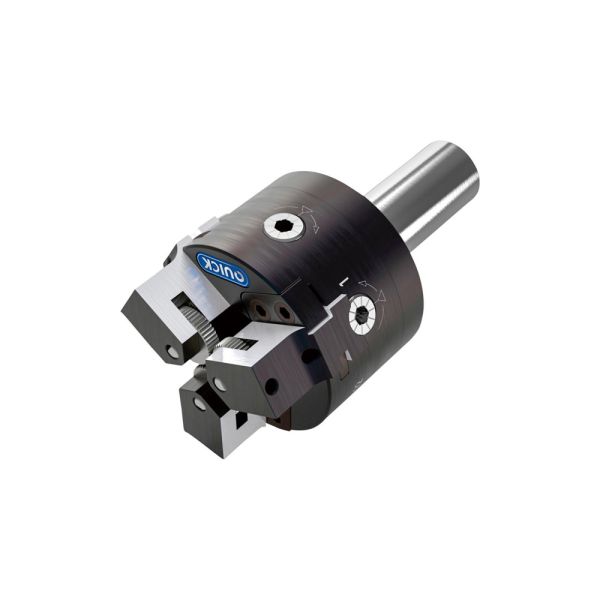

Kartelgereedschap QUICK F791 zonder schacht voor kartel 15/10x4x4

Kartelgereedschap F791, zonder kartelrol en zonder schacht

Uitvoering: houder van temperstaal. Karteldrager los, variabel verstelbaar. Grootste mate van processtabiliteit. Voor de kleinste constructieruimten door compacte bouwwijze.


Toepassing: verbeterde correctie van de afzonderlijke tandingrepen en spiraalvormingen. Verlenging van de levensduur van de kartelfreesrollen mogelijk. Willekeurige kartelingen door ombouwen van de karteldragerbekken. Vermindering van de krachten door driepuntsbewerking. Het werkstuk kan niet wegschuiven.

Profiel aan werkstuk: RBR 30° –3 x BL 30°
RBL 30° –3 x BR 30°
RBR 45° –3 x BL 45°
RBL 45° –3 x BR 45°
RGE 30° –1 x BR 30° + 2 x BL 30°
RGE 45° –1 x BR 45° + 2 x BL 45°
RAA –3 x AA

Machinetype: langdraaiautomaten en kleine draaibanken –CNC en conventioneel.
