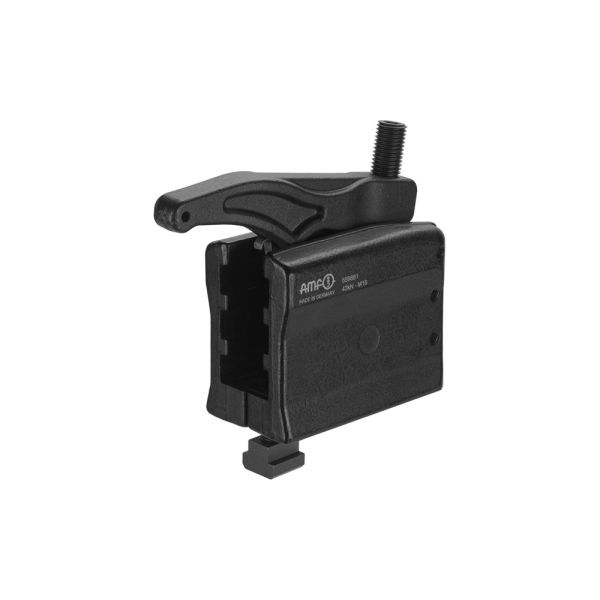

Krachtspanklem 3-traps 7630-22 M12x14 AMF

Krachtspanner, 3-traps

Uitvoering: van gelegeerd temperstaal, gesmeed en zwart verzinkt. Compleet met 3-traps houderelement, spaneenheid en bevestigingsset. Drukstuk in gladde en geribbelde uitvoering, optioneel verkrijgbaar. Verliesbescherming door draadstift op alle niveaus, 3-voudig traploos verstelbereik, hoge spankrachten van 22 kN tot 49 kN, traploos in hoogte en lengte verstelbaar, door de zeer robuuste constructie is snel en ongecompliceerd opspannen mogelijk. Eenvoudige montage van de elementen, inzet in T-gleuven 14 tot 28 mm of roosterplaten M12, M16, M20, 2 drukstukvarianten.

Toepassing:
1. Draagelement op de gereedschapstafel positioneren en met gespecificeerd aanhaalmoment bevestigen.
2. De spanarm in de gewenste positie brengen.
3. Door bediening van de stelschroef wordt het werkstuk opgespannen.

Opmerking: de maximale belasting kan variëren afhankelijk van de opspanning en de conditie van de schroefdraad (smering). Niet geschikt voor gebruik op spuitgietmachines en persen.
