Machinelagering LEVEL-MOUNT 2000kg LM 3-33 EFFBE
€ 86,88
€ 71,80
Beschikbaarheid:
50+ Op voorraad
EAN
4330816414385
Productvariaties
-
Machinelagering LEVEL-MOUNT 600kg LM 1-11 EFFBEBeschikbaarheid: 50+ Op voorraad|EAN:4330816414378€ 45,25 € 37,40 -
Machinelagering LEVEL-MOUNT 4000kg LM 5-55 EFFBEBeschikbaarheid: 44 Op voorraad|EAN:4330816414392€ 128,26 € 106,00
-
Machinelagering LEVEL-MOUNT 5500kg LM 6-66 EFFBEBeschikbaarheid: 18 Op voorraad|EAN:4330816414675€ 232,93 € 192,50
-
Machinelagering LEVEL-MOUNT 8000kg LM 7-77 EFFBEBeschikbaarheid: 10 Op voorraad|EAN:4330816414408€ 384,18 € 317,50
Productinformatie

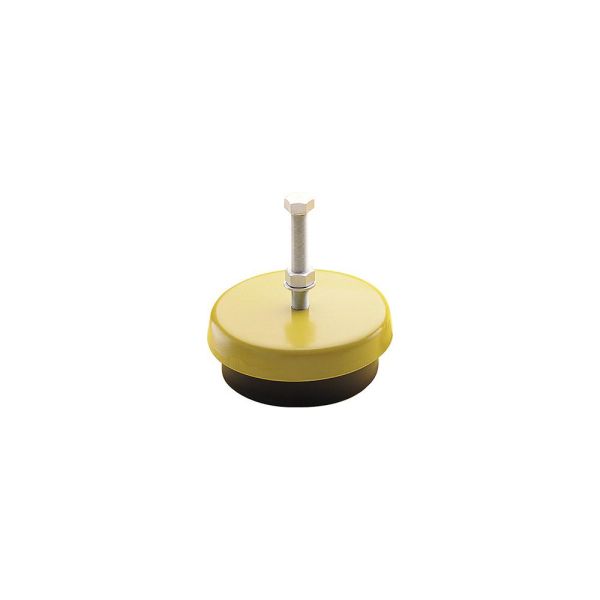

Level-Mount® machinelagers
Serie LM
• Het hoogwaardige elastomeerlichaam van synthetisch rubber isoleert trillingen, schokken en structuurgeluiden
• Storende invloeden op de omgeving of op de machine worden gereduceerd resp. voorkomen
• Probleemloze montage
• Geïntegreerde hoogteverstelling
• Onderhoudsvrij
• Olie- en verouderingsbestendig
• Voor het elastisch en verankeringsvrij opstellen van machines, installaties en aggregaten
Bepaling:
• Machinetype bepalen
• Aantal bevestigingspunten = aantal elementen
• Belasting per element bepalen (machinegewicht: bevestigingspunten)
• Schroefgrootte met opnamegat vergelijken
• Selectie van het element conform onderstaande tabel
Serie LM
• Het hoogwaardige elastomeerlichaam van synthetisch rubber isoleert trillingen, schokken en structuurgeluiden
• Storende invloeden op de omgeving of op de machine worden gereduceerd resp. voorkomen
• Probleemloze montage
• Geïntegreerde hoogteverstelling
• Onderhoudsvrij
• Olie- en verouderingsbestendig
• Voor het elastisch en verankeringsvrij opstellen van machines, installaties en aggregaten
Bepaling:
• Machinetype bepalen
• Aantal bevestigingspunten = aantal elementen
• Belasting per element bepalen (machinegewicht: bevestigingspunten)
• Schroefgrootte met opnamegat vergelijken
• Selectie van het element conform onderstaande tabel
Specificaties
| Type LM | 3–33 |
| Diameter D | 120 mm |
| Persen algemeen (tot slagaantal 100/min.) | 1000 daN |
| Hoogte H | 32 mm |
| Schroefdraaddiameter G | M12 |
| Standaardschroeflengte L | 90 mm |
| Nivelleerhoogte Ni | 20 mm |
| Max. dikte machinevoet | 44 mm |
| Gewicht | 1,1 kg |
| Draaimachines | 420 kg |
| Freesmachines | 600 kg |
| Vlakslijpmachines | 420 kg |
| Machines algemeen | 1200 kg |
| Statische maximale belasting | 2000 kg |
| Merk | EFFBE |
