Prec.-sinusspanner PS-SV mt.2 90mm R
Normale prijs
€ 5.322,81
Aanbiedingsprijs
€ 4.000,55
€ 3.306,24
Beschikbaarheid:
1 Op voorraad
EAN
4019208094892
Productvariaties
-
Prec.-sinusspanner PS-SV mt.1 70mm RBeschikbaarheid: 0 Op voorraad|EAN:4019208094885€ 3.514,84 € 2.904,83
Productinformatie

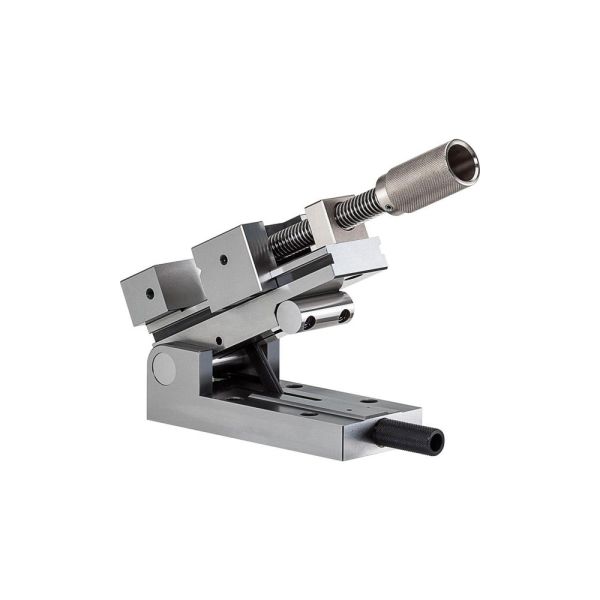

Precisiesinusspanner PS-SV met zwenkas vooraan
Uitvoering: body en bekken van gelegeerd gereedschapsstaal, gehard en zeer fijn geslepen. De vaste bek is glad, de beweegbare bek is met horizontaal ingeslepen prisma. Het spannen en ontspannen gebeurt met een binnenzeskantsleutel. De hoekinstelling met een instelbereik van 0–46° gebeurt met eindmaten volgens het sinusprincipe, lager- en oplegbouten zijn gehard en geslepen met een nauwkeurigheid van 0,001 mm. De spanvoorziening kan in elke hoekpositie vormsluitend worden vergrendeld.
Rechthoekigheid: 100 mm = 0,005 mm,
Parallelliteit: 100 mm = 0,002 mm,
Hoekafwijking bij 45° ±15".
Toepassing: voor een hoge nauwkeurigheid in de werktuigbouw bij het slijpen, frezen, meten enz.
Uitvoering: body en bekken van gelegeerd gereedschapsstaal, gehard en zeer fijn geslepen. De vaste bek is glad, de beweegbare bek is met horizontaal ingeslepen prisma. Het spannen en ontspannen gebeurt met een binnenzeskantsleutel. De hoekinstelling met een instelbereik van 0–46° gebeurt met eindmaten volgens het sinusprincipe, lager- en oplegbouten zijn gehard en geslepen met een nauwkeurigheid van 0,001 mm. De spanvoorziening kan in elke hoekpositie vormsluitend worden vergrendeld.
Rechthoekigheid: 100 mm = 0,005 mm,
Parallelliteit: 100 mm = 0,002 mm,
Hoekafwijking bij 45° ±15".
Toepassing: voor een hoge nauwkeurigheid in de werktuigbouw bij het slijpen, frezen, meten enz.
Specificaties
| Maat | 2 |
| Bekkenbreedte | 90 mm |
| Spanbereik | 120 mm |
| Bekkenhoogte | 40 mm |
| Totale hoogte | 113 mm |
| Totale lengte | 210 mm |
| Spankracht | 7 kN |
| Gewicht | : 11 kg |
| WGNr. | W337 |
