Zwenk-veiligheids- koppeling staal nominale breedte 7,2mm slang-binnen-
Normale prijs
€ 41,02
Aanbiedingsprijs
€ 35,53
€ 29,36
Beschikbaarheid:
4 Op voorraad
EAN
4047322567657
Productvariaties
-
Zwenk-veiligheids- koppeling staal nominale breedte 7,2mm slang-binnen-Beschikbaarheid: 8 Op voorraad|EAN:4047322567664€ 35,53 € 29,36 -
Zwenk-veiligheids- koppeling staal nominale breedte 7,2mm slang-binnen-Beschikbaarheid: 2 Op voorraad|EAN:4047322567671€ 35,53 € 29,36
Productinformatie

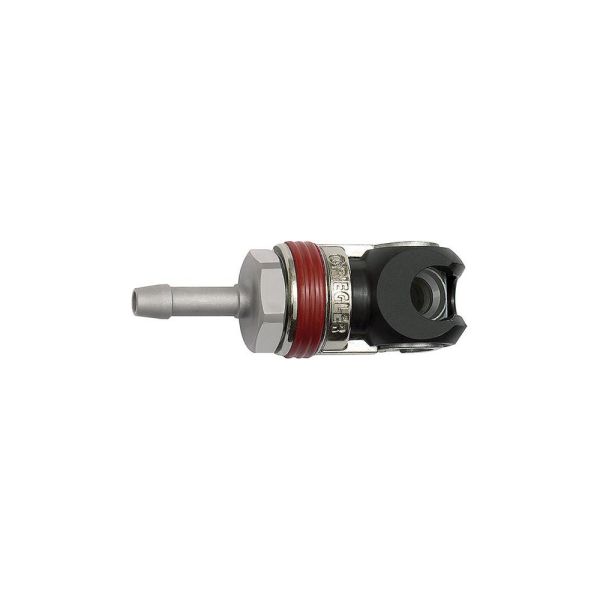

Zwenk-veiligheidskoppeling NE 7,4 met slangaansluiting
Uitvoering: met vrije doorgang. De behuizing is van staal met NBR-afdichtingen. De insteeknippel wordt in het koppelingselement gestoken en met een beweging van ca. 90° wordt de verbinding uitgevoerd. Zodra de rode ring in de daarvoor bestemde groef is vergrendeld, is een correcte verbinding gemaakt. Om de verbinding weer los te maken moet de rode ring teruggetrokken worden en de steeknippel moet tot de aanslag in de uitgangspositie worden gezwenkt. Via een boorgat voor de ontluchting aan de achterkant van de koppeling wordt tijdens het ontkoppelen ontlucht. Deze koppelingen voldoen aan de ISO-standaard DIN EN ISO 4414, EN 983.
Toepassing: voor de pneumatiek, machine- en installatbouw, meet-, regel- en besturingstechniek, productie, garagebedrijven, automotive.
Opmerking: de veiligheidskoppeling is niet geschikt voor een rechtstreekse montage op pulserend gereedschap.
Uitvoering: met vrije doorgang. De behuizing is van staal met NBR-afdichtingen. De insteeknippel wordt in het koppelingselement gestoken en met een beweging van ca. 90° wordt de verbinding uitgevoerd. Zodra de rode ring in de daarvoor bestemde groef is vergrendeld, is een correcte verbinding gemaakt. Om de verbinding weer los te maken moet de rode ring teruggetrokken worden en de steeknippel moet tot de aanslag in de uitgangspositie worden gezwenkt. Via een boorgat voor de ontluchting aan de achterkant van de koppeling wordt tijdens het ontkoppelen ontlucht. Deze koppelingen voldoen aan de ISO-standaard DIN EN ISO 4414, EN 983.
Toepassing: voor de pneumatiek, machine- en installatbouw, meet-, regel- en besturingstechniek, productie, garagebedrijven, automotive.
Opmerking: de veiligheidskoppeling is niet geschikt voor een rechtstreekse montage op pulserend gereedschap.
Specificaties
| Slang binnen-Ø | 8 mm |
| Lengte | 82 mm |
| SW | 22 mm |
| Bedrijfsdruk | 25 bar |
| Doorstroming (lucht) | 2300 l/min |
| Mediumtemperatuur | max. 60°C: –20 tot +100 |
| WGNr. | W969 |
